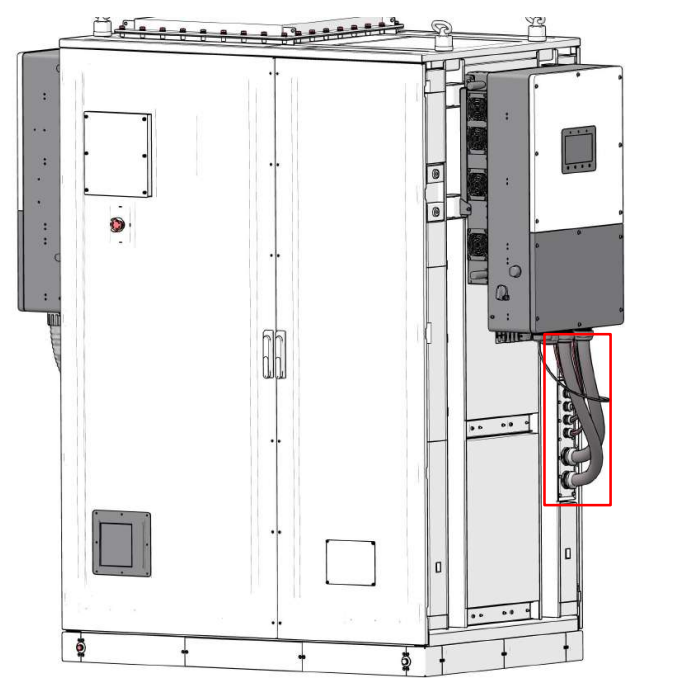

Die Kabelverbindungen des Wechselrichters werden von außen nach innen geführt.

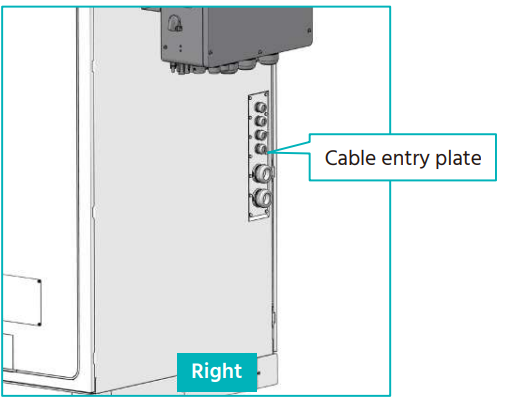

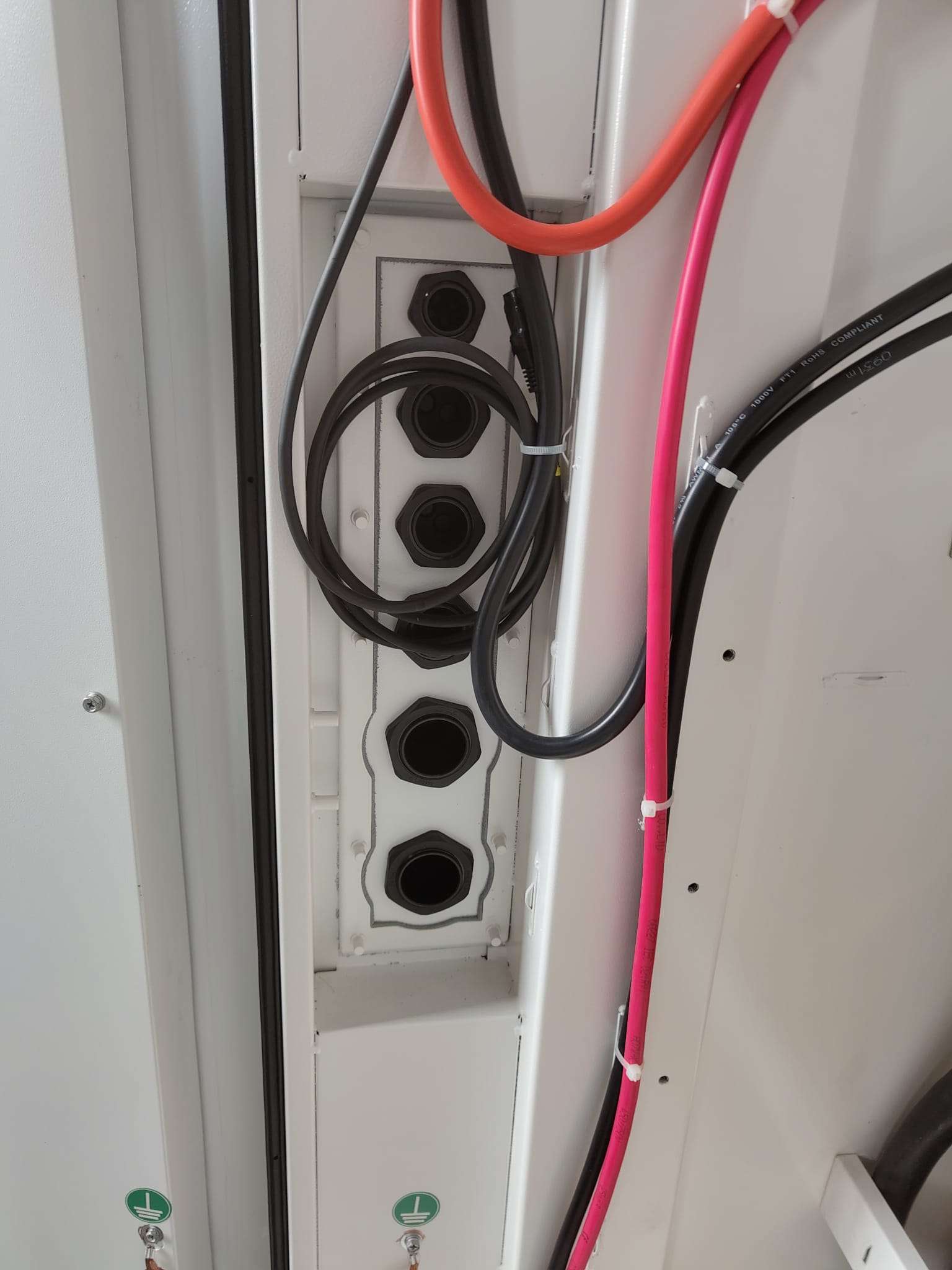

Führen Sie die Stromkabel vom Hybrid-Wechselrichter 1 durch die vorgefertigten Öffnungen in der Kabeleinführungsplatte.

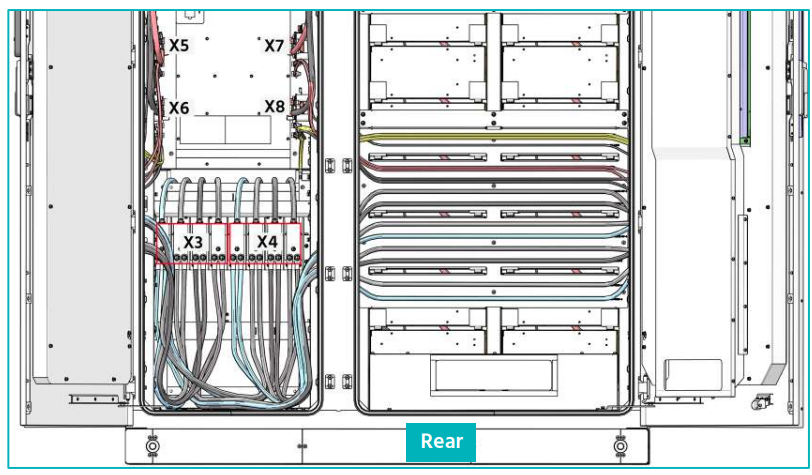

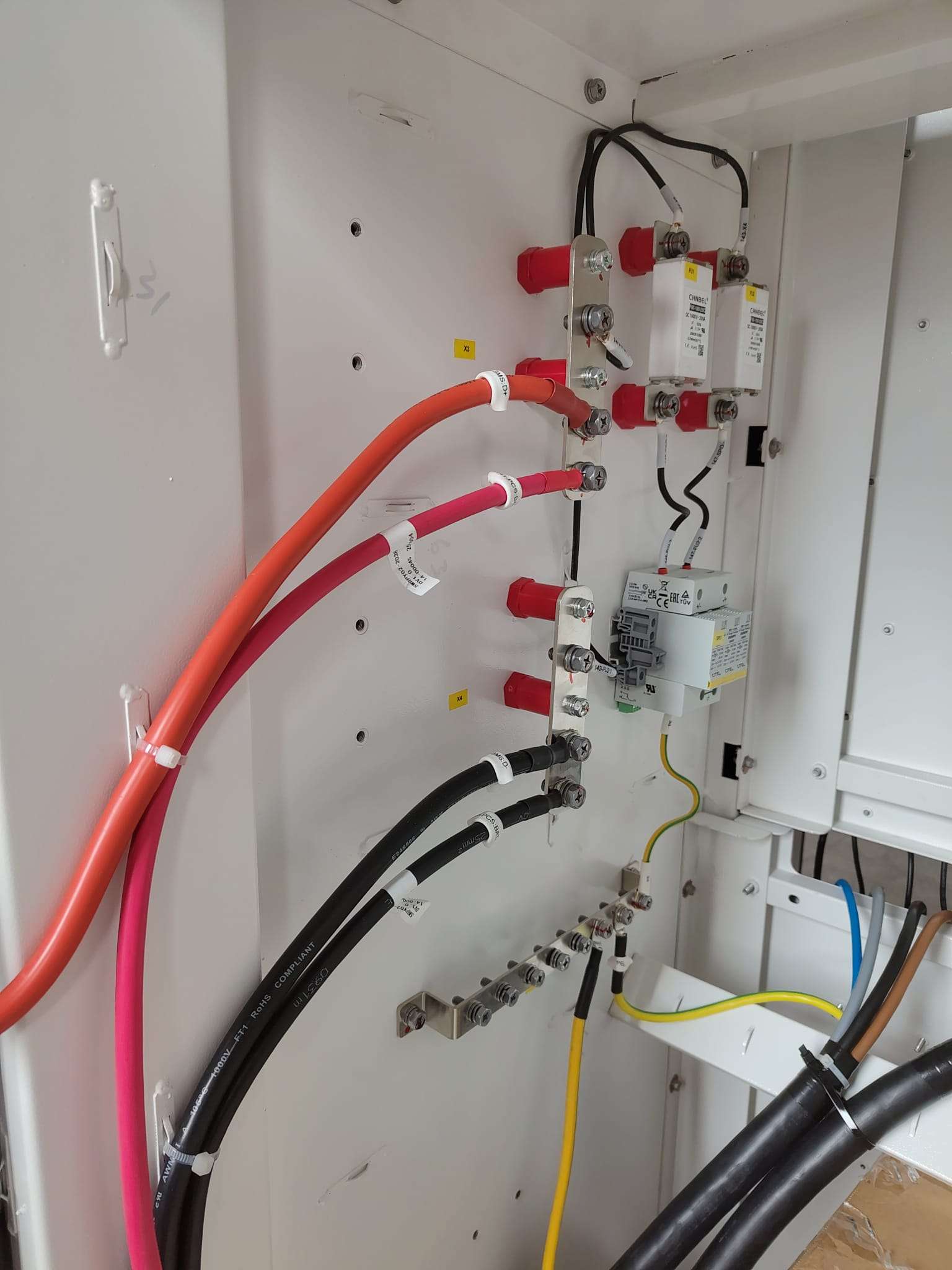

a. Verbinden Sie die Stromkabel von den [BAT]-Anschlüssen des Hybrid-Wechselrichters 1 mit der DC-Sammelschiene [X5-positiv] und [X6-negativ] im Schrank.
b. Verbinden Sie die Stromkabel vom Anschluss [Grid] des Hybrid-Wechselrichters 1 mit der Übergangsleiste [X3]
im Schrank.
c. Verbinden Sie die Stromkabel vom Anschluss [Backup] des Hybrid-Wechselrichters 1 mit der Übergangsleiste
[X4] im Schrank.
