COM-Verbindung des Smart Meters testen
Nach der Einrichtung der Datenverbindung ist zu kontrollieren, ob die Kommunikation zwischen Smart Meter und Wechselrichter fehlerfrei funktioniert und die Messwerte übertragen werden.
1.AC-Schalter
= ON ->
WR startet auf
2.DC-Schalter
= ON

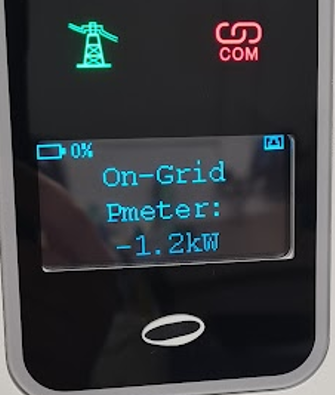

3.Taste
drücken -> Netzbetrieb Leistungszähler
●
4.Kontrolle
der Leistungswerte
•Keine Werte = Übertragungskabel prüfen
•Negativer Wert = Strom Import vom Netz
•Positiver Wert = Strom Export ins Netz

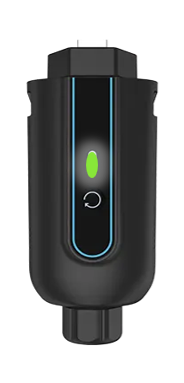

LAN-Verbindung DuoDongle
1.Dongle
Einstecken (Alle Geräten)
2.Verbindung
Duo-Dongle
•Langsames Blinken = Verbindungsaubau zum
Router
•Schnelles Blinken = Verbindungsaubau ins
Internet
•Konstant Leuchten = verbunden
WLAN-Verbindung DuoDongle
1. Mobilfunkdaten deaktivieren
2. WiFi des Handys direkt mit dem Wechselrichter verbinden
3. Android mit Chrome-Browser 10.10.100.254
(IP-Adresse eintippen)
4. « Scan » Kundenrouter suchen
5. Passwort des Kundenrouters eingeben
6. « Connect »
