Systemübersicht

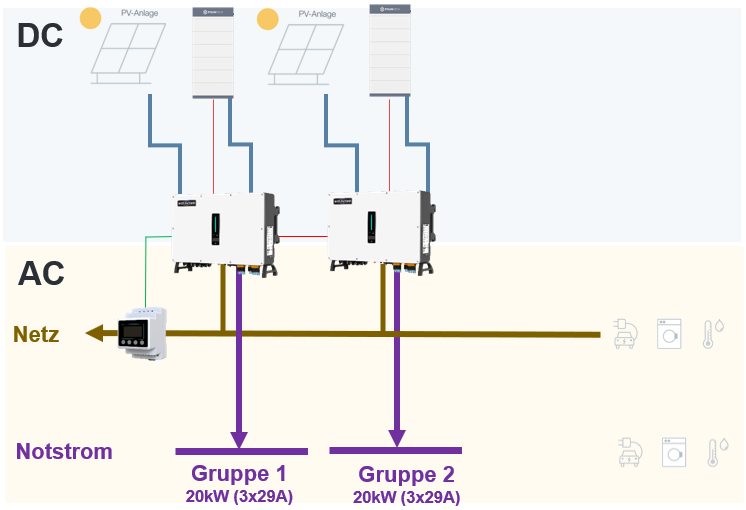

Das Design kombiniert zwei Hybrid-Wechselrichter Solinteg MHT-20K-40 mit zwei Hochvolt-Batteriespeicher Pylontech Force H3. Es ermöglicht die Nutzung von Solarenergie, Netzstrom und Notstromversorgung in einem integrierten System.
Vorteile des Designs
- Hohe Flexibilität: Kombination aus PV, Speicher und Netz für maximale Versorgungssicherheit.
- Notstromfähigkeit: Automatische Umschaltung auf Batterie bei Stromausfall.
- Effiziente Nutzung: Eigenverbrauchsoptimierung durch Zwischenspeicherung von Solarstrom.
- Skalierbarkeit: Pylontech Force H3 erlaubt modulare Erweiterung der Speicherkapazität.
Wechselrichter
•2 x MHT-20K-40 (2 MPPT) = 4
MPPT
•2 Strings pro MPPT = 3x2x2 = 8
Strings
•Max DC Power = 64kWp
•Pro Batterieschnittstelle = 40A
•Notstrom = 2x20kW = 40kW
DC-Batterie
•Kapazität = 2x30kWh = 60kWh
•Entladetiefe = 90% (Investitionsschutz)
•Lade-Entlade-Leistung = 2x20kW = 40kW
